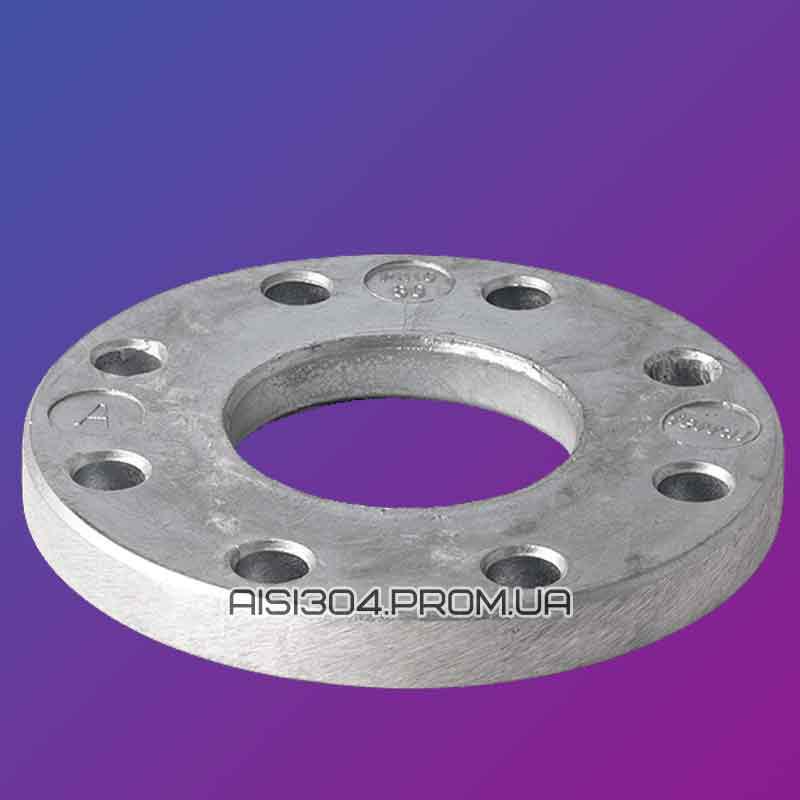

Фланець алюмінієвий Ду 80 Ру 10

Вільний фланець алюмінієвий (силуміновий) — різновид вільного фланця, виготовлений штампуванням з алюмінію і сплавів на основі алюмінію, призначений для швидкого з'єднання елементів трубопроводу та труб за допомогою приварювання до кінців деталей (відводи, труби, трійники) неіржавких борт-шайб (отбортовка). Основна перевага такого з'єднання — це його дешевина, можливість використання на харчових виробництвах. Виготовлений згідно DIN 2642 у фомі диска з отвором для з'єднання трубопроводів і з отворами для болтів і шпильок, розташованих рівномірно. Матеріал алюмінієвого сплаву зроблений за стандартом EN AC-47000.

Основні характеристики алюмінієвого вільного фланця:

• Діаметр: від 10 до 500 мм.
• Тиск: 10 атм. (маркування PN10)
• Матеріал: алюміній/ силумін
• Стандарт виготовлення фланця: DІN 2642 / ГОСТ 12822 - 80

Фланець вільний алюмінієвий є поширеним елементом багатьох трубопровідних систем. Це мотивується передусім його дешевизний виріб, що робить його доступним для великого сегмента користувачів. Водночас воно вирізняється досить непоганими експлуатаційними характеристиками, тому запитане в системах побутового опалення та водозабезпечення, а також на виробничих трубопроводах і в харчовому виробництві.

Розміри вільного алюмінієвого/силумінового фланця: таблиця

Інструкція послідовного монтажу вільного алюмінієвого фланця та неіржавкої відбирання (борт — шайби):

1. На неіржавку трубу одягається вільний фланець
2. До кінця цієї труби приварюється необхідне відбирання відповідного діаметра
3. Вільний фланець присувається до бортшайби та притискається через прокладку до відповідного фланцю
4. Фланці фіксуються необхідною кількістю кріпильних елементів

За цією технологією з'єднання трубопроводів за допомогою вільних фланців і відбіровок, досить забезпечити затягування болтів на фланцях із зусиллям 40 Nm, щоб отримати щільне з'єднання PN10/16. Основною перевагою цього з'єднання на бортшайбах із вільними фланцями є швидкість монтажу/демонтажу, брак зварювання, тому що з'єднання фланцеве. Завжди є можливість відрегулювати кут повороту фланців і трубопровідної арматури.

Як підібрати вільний фланець і неіржавке відбирання до нього: відео

На складі ми тримаємо найбільш ходові позиції алюмінієвих фланців, але якщо вам знадобився нестандартний розмір, ми можемо його виготовити або доставити під замовлення, з Європи, упродовж 1-2 тижнів будь-яку деталь під вашу потребу, ціна будедрозією від її кількості і технічних характеристик.
