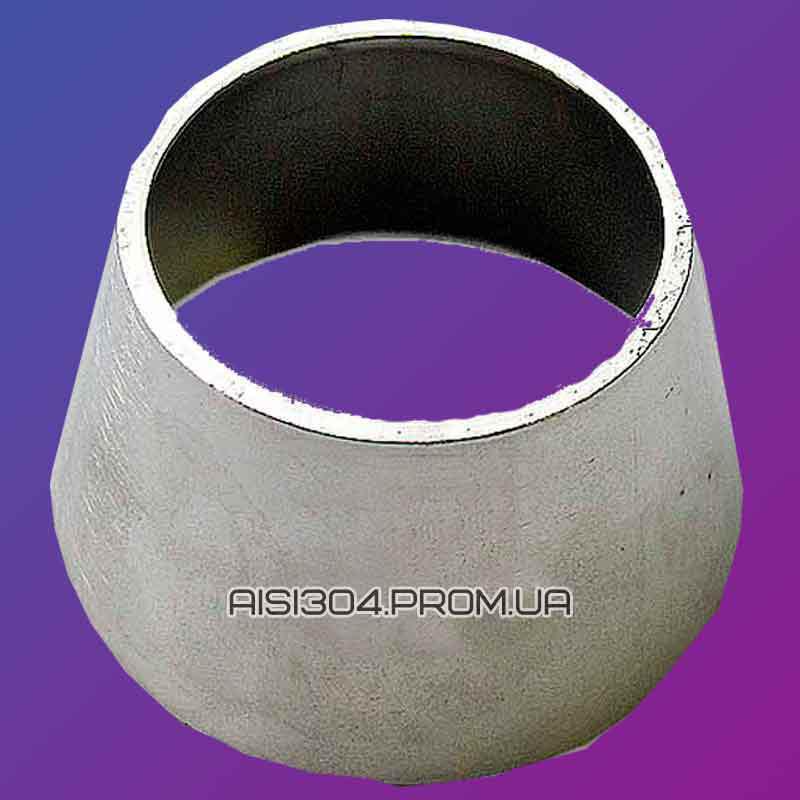

Перехід конічний під зварку нержавійка Ду 28/12 AISI 304

Зміст:

Перехід з нержавіючої сталі - Це деталь трубної системи, яка сполучає між собою два діаметри труб, тінга чи обладнання.

Сталь, з якого виконано перехід - AISI 304, Найчастіше в харчовій промисловості, хімічній, алкогольній та безалкогольній п’янці, використовуються довгі матеріали. Він містить у собі від 18% до 19% хрома у своєму складі і нікелю 8 - 10%. Це харчова аустенітна нержавієва сталь, з низьким вмістом вуглецю, особливо в харчовій промисловості та в середовищах з окислювальним характером. При низьких концентраціях сильних кислот (азотна, хлорна, соляна, сірчана) і при низьких температурах, а також при середніх температурах слабких кислот (яблова, оцтова, лимонна, молочна). В Україні аналігом є сталь марки 08 x18Н10.

Так само цей перехід можна виконати з сталі AISI 316, це поліпшена версія харчових продуктів, до складу якої додано 2.5% молібдену і має високий рівень нікеля до 14%, що додає їй додаткову коррозійну витривалість в окислювальних середовищах. Наприклад, 20% фосфорна кислота, сірчана кислота при певній концентрації та температурі, сернистий газ, гарячі органічні кислоти. Найпоширенішим є лікування та фармацевтичні компанії. Сталь AISI 316 при високій температурі має кращі фізичні та механічні властивості, ніж AISI 304.

Види і різниця переходів з нержавіючої сталі

Існує два види переходів:

• Концентричний (конічний)
• Ексцентричний

Концентричний перехід - в основному застосовується у випадку, коли треба з’єднати дві вертикальні ділянки трубної системи.

Ексцентричний перехід - найчастіше використовують, коли треба з'єднати два відрізки трубної системи в горизонтальному положенні, як і ексцентричний перехід не буде впливати на швидкість проходу робочого середовища в трубі. Це не категоричне правило, але найчастіше його використовують.

Стандартні переходи нержавіючих

Перейти з нержавіючої сталі AISI 304 можна в стандартних стандартах DIN 11850 / ГОСТ 17376 – 2001 / SMSДана деталь зроблена за німецьким метричним стандартом DIN 11850 і вимірюється в міліметрах. Один з найпоширеніших стандартів в Європі та Україні для трубної та запірної армади. Так само можна виконати за шведським стандартом SMS. Візуально нічим не відрізняється, але всі виміри, будуть йти в дюймах, що ускладнює виміри метричним штангенциркулем. Цей стандарт, більш поширений в харчовій промисловості в Європі. Трубопровідна арматура за стандартом SMS більш економніший, ніж DIN, за рахунок використання меншої кількості металу, що впливає на товщину стінки, габаритних розмірів і різниці в діаметрі проходного отвору. Але з тим, що в Україні не особливо поширений такий стандарт, то й виходить, що вироби мають більшу ціну ніж у стандарті DIN.

Перейти за стандартом ISO (ГОСТ) — це міжнародний стандарт, який використовують у нафтохімічній та газовій промисловості. Діталі, зроблені за стандартом, мають товсту стінку, оскільки вони розраховані на великий тиск і високу температуру. Ціна і ціна на них буде більшою, оскільки Затрачено більше матеріалів на виробництво.

Перейти з нержавіючої сталі Din 11850: таблиця з розмірами

Переходи конічних нержавіючих можуть різнитися за зовнішнім виглядом поверхні:

• Шліфовані – Обробляють поверхню відводу в процесі використання грубого абразіва, що надає йому більшої краси. Шів зовні не видно, а всередині акуратно зашліфований.
• Пов’ язані – Після виготовлення відводу полірують більш ретельно, що прийде йому дзеркальний вид.
• Матові – Це хімічний або механічний процес обробки відводу, метою якого є досягнення рівномірної матової поверхні металу.

Як правильно вибрати перехід нержавіюючий кінь під зварювання: відео

Продукцію відправляємо Новою Поштою до всіх міст України.
