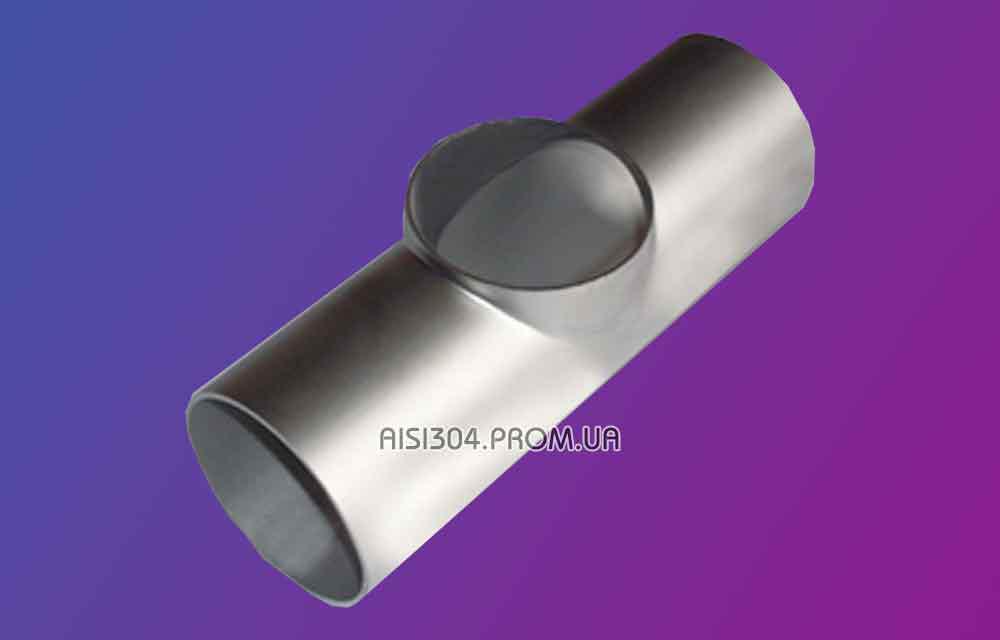

Трійник прямий з нержавіючої сталі Ду 15 AISI 304 (18*1,5 мм)

Зміст:

Трійник нержавіючий AISI 304 – це деталь трубопровідної системи, яка розділяє потік робочого середовища на два різнобічних напрямку під кутом 90°. Він має три виходи під приварення, найчастіше його використовують для з'єднання бічних відгалужень з головною трубою.

На заводі з виробництва натуральних соків у Полтаві встановили лінію експериментальних купажів. Технолог обрав трійник Ду 15 для вузла змішування концентратів — діаметр 18 мм забезпечує витрату до 800 літрів на годину, чого вистачає для малих партій. На відміну від різьбових з'єднань, приварний трійник з нержавійки AISI 304 не має мертвих зон, де застоювався б продукт між циклами. Особливість монтажу: через тонку стінку 1,5 мм не можна перегрівати метал при зварюванні, інакше труба поведе. Досвідчені зварники роблять прихватки по три точки, потім варять короткими ділянками з паузами на охолодження. Після року роботи на купажній лінії жодний шов не дав течі. Вага трійника 78 грамів дозволяє кріпити його навіть на легких кронштейнах без побоювань прогину. Для невеликих виробництв і R&D відділів — оптимальне рішення.

Види трійників і стандарт виготовлення

Розрізняють два види трійників:

• Трійник рівнопрохідний
• Трійник перехідний

Трійник рівнопрохідний - має однаковий діаметр пріварочних частин, який дорівнює діаметру основного трубопроводу. А в перехідного трійника, в свою чергу, діаметр одного з патрубків менше ніж в основному трубопроводі.

Трійник з нержавіючої сталі AISI 304 може бути представлений у стандартах DIN 11850 / ГОСТ 17376 – 2001 / SMS. Дана деталь виконана з німецької метрическому стандарту DIN 11850 і вимірюється в міліметрах. Один з найпоширеніших стандартів в Європі і Україні для трубної і запірної арматури. Так само може бути виконаний по шведському стандарту SMS. Візуально нічим не відрізняється, але всі вимірювання, будуть йти в дюймах, що ускладнює вимірювання метричних штангенциркулем. Цей стандарт, більш поширений в харчовій промисловості в Європі. Трубопровідна арматура стандарту SMS більш економічніше, порівняно з DIN, за рахунок використання меншої кількості металу, що позначається на товщині стінки, габаритних розмірах і різниці в діаметрі прохідного отвору. Але в зв'язку з тим, що в Україні не особливо поширений такий стандарт, то і виходить, що вироби мають більшу ціну ніж в стандарті DIN.

Трійник рівнопрохідний з нержавіючої сталі: таблиця з розмірами

Відмінності трійників:

За способом виготовлення:

• Штампований
• Литий
• Вирізаний і надалі зварений

Тип приєднання:

• Приварний
• Різьбовий
• Фланцевий

Вид трійника:

• Рівнопрохідний
• Перехідний
• Короткий
• Довгий

Трійник може бути виконаний з нержавіючої сталі AISI 304 - харчова аустенітна нержавіюча сталь, з низьким вмістом вуглецю, головним чином затребувана в харчовій промисловості і в середовищах з окислювальним характером. Може бути використана при низьких концентраціях сильних кислот (азотна, хлорне, соляна, сірчана) і при низьких температурах, а також при середніх температурах слабких кислот (яблучна, оцтова, лимонна, молочна). В Україні аналогом є сталь марки 08Х18Н10. Або з нержавіючої сталі марки AISI 316 - це поліпшена версія нержавіючої сталі AISI 304, вона йде з додаванням молібдену і має більшу кількість нікелю в своєму складі, що надає їй додаткову корозійну стійкість в окисних середовищах. Наприклад, кипляча 20%-ая фосфорна кислота, сірчана кислота при певній концентрації і температури, сірчистий газ, гарячі органічні кислоти. Найчастіше використовується в медицині і фармацевтичних підприємствах. Сталь AISI 316 при високій температурі має краще фізичні і механічні властивості ніж AISI 304.

Рекомендується при використанні в трубопровідних системах, які знаходяться в безпосередньому контакті з холодними або гарячими продуктами: молоко або кисломолочні продукти, спирт, вино, соки. Трійник відмінно вариться і протистоїть корозії, тому можна сміливо використовувати навіть на вулиці, не боячись вплив погодних умов.

Що стосується внутрішньої обробки трійника та шліфування шва, так він дорівнює Ra=1.6 мікрон. Якщо ви збираєтеся придбати трійник з нержавіючої сталі за стандартом DIN / SMS / ISO (ГОСТ) в нашій компанії, будьте впевнені, що він ідеально підійде до будь запірно-регулюючої арматури або трубі, виконаної за тим же стандартом.
