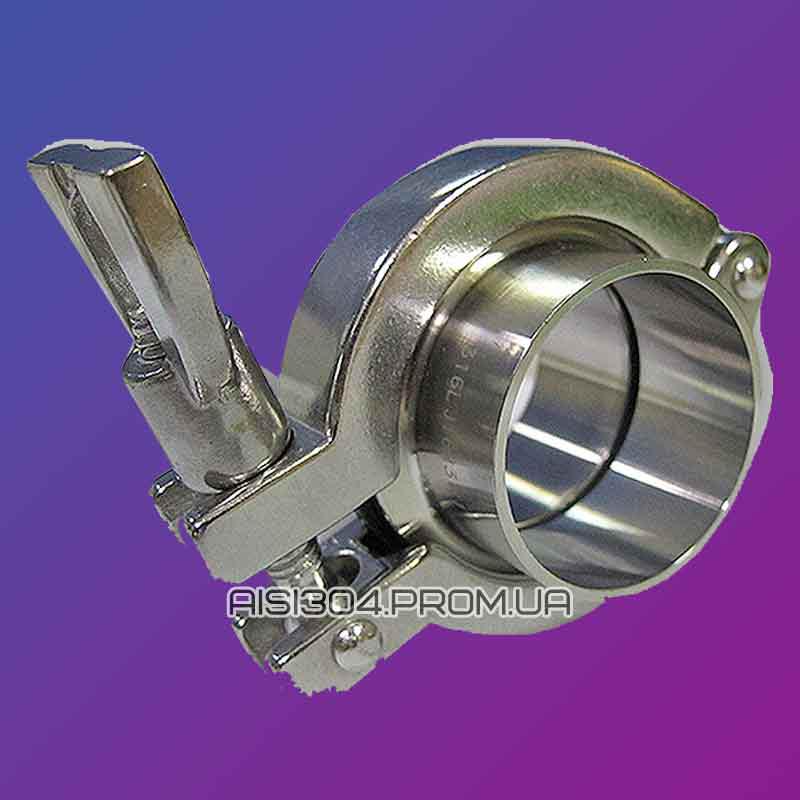

Кламп нержавіючий Din Dn 50 AISI 304

Зміст:

Клампове з'єднання (CLAMP) – деталь трубопровідної арматури, яка допомагає з'єднати між собою два відрізка труби чи іншого харчового обладнання. Кламп в зборі часто використовують у фармацевтичній галузі, оскільки він володіє швидкою збірної і розбірної здатністю, що допомагає здійснювати оперативну очистку і дезінфекцію.

Складові кламп з'єднання з нержавіючої сталі AISI304

Кламп складається з 4 частин:

• Штуцер – (2 шт.) можуть бути виготовлені як з харчової сталі AISI 304 так і з фармацевтичної AISI 316, оскільки саме це частина з'єднання стикається з робочим середовищем продукту.
• Ущільнення – (EPDM, SILICON, VITON, PTFE, NBR) найчастіше використовується ущільнення з харчової гуми (EPDM) або силікону (SILICON), вони відмінно справляються з поставленими завданнями, але іноді потрібна заміна на ущільнення VITON, з-за підвищеної температури або агресивного середовища.
• Хомут кламповый - ця деталь являє собою дві скоби з 304 марки сталі, які обжимають два штуцера з ущільненням між ними і фіксується затискним гвинтом.
• Заглушка – використовується замість одного штуцера для перекриття потоку робочого середовища в трубопровідній системі.

Всі елементи клампа виконані з нержавіючої сталі AISI 304 - харчова сталь, головним чином популярна в харчовій промисловості і в середовищах з окислювальним характером. Може бути використана при низьких концентраціях сильних кислот (азотна, хлорне, соляна, сірчана) і при низьких температурах, а також при середніх температурах слабких кислот (яблучна, оцтова, лимонна, молочна). Або з нержавіючої сталі марки AISI 316 - це поліпшена версія нержавіючої сталі AISI 304, вона йде з додаванням молібдену і має більшу кількість нікелю в своєму складі, що надає їй додаткову корозійну стійкість в окисних середовищах. Наприклад, кипляча 20%-ая фосфорна кислота, сірчана кислота при певній концентрації і температури, сірчистий газ, гарячі органічні кислоти.

Процес складання і розбирання клампа займаємо максимально короткий час. Головне пам'ятайте, що штуцера до труби потрібно приварювати в розібраному вигляді, а інакше ви просто спалите ущільнення!

Клампове з'єднання або різьбове з'єднання (муфта молочна)?

Часто запитують, що краще взяти. Дивлячись для яких цілей, вони будуть використовуватися, якщо вам не потрібно часто розбирати і збирати конструкцію, то краще взяти муфту молочну, вона вийде трохи дешевше за ціною, але варто зауважити, що кламп виграє практично по всім іншим характеристикам. Не дивлячись на свої незначні розміри, він може витримати такий же тиск, як і різьбове з'єднання.

Кламп з'єднання в зборі може бути представлене в декількох стандартах DIN / SMS / ISO, вони всі дуже схожі між собою, але кожний стандарт має свої характерні відмінності. Що б правильно підібрати кламп, вам необхідно заміряти всі його основні частини, а саме:

• Зовнішній діаметр приварний частини штуцера;
• Внутрішній діаметр штуцера;
• Обтискна частина штуцера, яка фіксується хомутом;

Нижче буде викладена таблиця з розмірами, за якими ви легко зможете підібрати необхідний вам кламп.

Кламп з'єднання: таблиця з розмірами по стандарту DIN

Нержавіюче кламп з'єднання виконано по німецькому метрическому стандарту DIN 11850 і вимірюється в міліметрах. Один з найпоширеніших стандартів в Європі і Україні для трубної і запірної арматури. Так само може бути виконаний по шведському стандарту SMS. Візуально нічим не відрізняється, але всі вимірювання, будуть йти в дюймах, що ускладнює вимірювання метричних штангенциркулем. Цей стандарт, більш поширений в харчовій промисловості в Європі. Трубопровідна арматура стандарту SMS більш економічніше, порівняно з DIN, за рахунок використання меншої кількості металу, що позначається на товщині стінки, габаритних розмірах і різниці в діаметрі прохідного отвору. Але в зв'язку з тим, що в Україні не особливо поширений такий стандарт, то і виходить, що вироби мають більшу ціну ніж в стандарті DIN.

Інструкція як правильно вибрати кламповое з'єднання: відео

У нашій компанії ви можете купити CLAMP будь-якого діаметру починаючи від Ду: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200. Доставку клампів по Україні здійснюємо в той же день або на наступний день після підтвердження замовлення.
